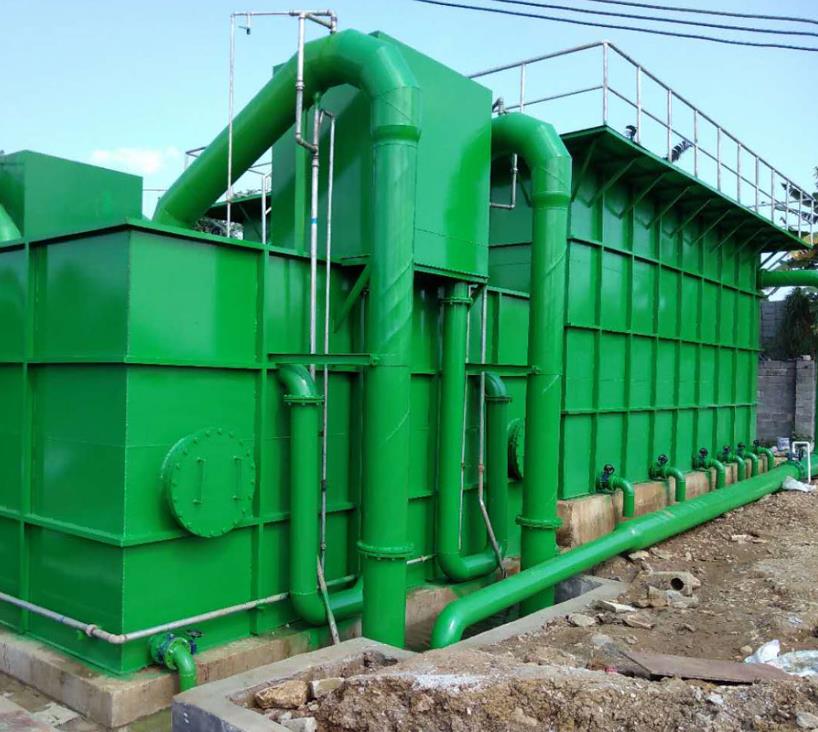

一体化过滤沉淀净水设备包括混凝池、沉淀池、过滤池、水质稳定装置、反冲洗装置、水泵及电气控制柜，一体化净水器采用搅拌机混和，不受水量变化而影响效果。投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，使水中的悬浮物和混凝剂充分接触反应形成矾花。水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，经过梯形斜板沉淀室沉淀完成固液分离，沉淀下来的污泥排入泥斗。经沉淀后的水流到过滤池过滤，滤池结构：底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为10m/h，较后清水流到清水池内消毒处理后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。一体化净水设备占地面积小，与一般净水构筑物相比,可节省占地50%以上，高度在4.10米左右，室内外均可安置；便于扩建，改造，再用，便于搬迁或易地再用。

主要性能指标

1、工艺指标中的设备出水浊度：≤1NTU；反应时间：12～20min；斜管沉淀区液面负荷：5～7m3/m2*h；过滤速度：6～10米/小时；冲洗强度：12～16L/m2*S。

2、反洗水节水率：100%，实现反洗水全循环零排放。

3、设备综合废水（反洗、沉淀排污废水合计）减量率：≥90%；

技术特色

1、适用范围：应用于镇水厂项目建设和扩、改建项目中，符合国家环保、节水的要求。

2、技术特点：设备包含加药装置、微阻管道混合器、微涡旋网格反应器、双层斜管高低密度沉淀器、过滤器等设施，实现反洗水零排放，减少了90%的工艺水耗。微涡旋网格反应和双层斜管组合应用，可使反洗水作为反应池的为絮凝体及杂质的补充，提高了絮凝反应效果，可以降低絮凝剂投加量，双层斜管沉淀工艺产生浓度高压缩情况好的沉淀污泥。
